380V Rack Mount filtru armoniku attiv

Għandek bżonn filtru armoniku attiv ta '380V ta' prestazzjoni għolja? Geya tipprovdi soluzzjonijiet intelliġenti u affidabbli mfassla għall-bżonnijiet tiegħek. B'konfigurazzjonijiet komprensivi, assigurazzjoni tal-kwalità, u konsenja mgħaġġla, aħna nilqgħu għal varjetà ta 'rekwiżiti tal-klijent. Ikkuntattjana issa għal prezzijiet bl-ingrossa u servizz onlajn ta '24 siegħa!

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Il-filtru armoniku attiv ta '380v rack (AHF) jipprovdi armonika avvanzata Mitigazzjoni għal tliet fażijiet b'erba 'wajers (3P4W) u bi tliet fażijiet bi tliet fażijiet (3P3W) Sistemi tal-enerġija. Uża DSP + CPLD Control Digital u tliet livelli topoloġija, din l-unità mmuntata fuq ix-xtilliera tagħti kurrent armoniku preċiż kumpens sal-50 armoniku. Id-disinn modulari jappoġġja parallel konnessjoni għal kapaċità miżjuda u manutenzjoni simplifikata. Multiplu Mudelli huma disponibbli bi klassifikazzjonijiet kurrenti minn 25a sa 150a, li jindirizzaw Firxa wiesgħa ta 'rekwiżiti tas-sistema tal-enerġija. It-tkessiħ tal-arja sfurzat jiżgura affidabbli operazzjoni anke f'kundizzjonijiet eżiġenti. Din l-impunjazzjoni ta '380v rack attiva Filtru armoniku joffri soluzzjoni robusta u adattabbli għall-armoniku distorsjoni.

Deskrizzjoni tal-Mudell:

Gy	Ahf	0.4	50a	/	4L	R
Kodiċi tal-intrapriża	Filtru armoniku attiv	Livell ta 'vultaġġ 0.4: 380V ± 20%	Kapaċità Rated （KVAR） 25/50/75 / 100 / 150A		3L: bi tliet fażijiet bi tliet wajers 4L: bi tliet fażijiet b'erba 'wajers	R: Rack Mount

Karatteristiċi:

● Uża DSP + CPLD Il-qalba kollha tal-kontroll diġitali, teknoloġija ta 'topoloġija ta' tliet livelli, Algoritmu ta 'Sejbien Armoniku Avvanzat u Strateġija ta' Kontroll tal-PWM biex tinkiseb Kumpens preċiż tal-kurrent armoniku.
● tadotta disinn modulari, li jiffaċilita l-konnessjoni parallela ta 'multiplu moduli, jieħu ftit spazju u huwa faċli biex jinżamm.
● Id-disinn strutturali ta 'kanali tal-arja indipendenti u mħażen indipendenti jiżgura t-tħaddim stabbli tat-tagħmir.
● Jista 'jiffiltra l-armoniċi f'firxa wiesgħa ta' armoniċi, minn 2 sa 50 armoniċi, u ssolvi l-problema ta 'żbilanċ bi tliet fażijiet fl-istess ħin.
● Ir-rata ta 'filtrazzjoni armonika hija għolja. Jekk il-kapaċità tippermetti, l-armoniku Ir-rata ta 'filtrazzjoni kurrenti tista' tkun għolja daqs 95%. Issettja 100% li tillimita l-kurrent output biex tiżgura tħaddim stabbli fit-tul tat-tagħmir.

Applikazzjonijiet:

380V Rack Mount Attivi Filtri Armoniċi huma skjerati f'diversi industriji biex jiżguraw il-kwalità tal-enerġija u l-istabbiltà tas-sistema:

● Ċentri tad-dejta:Protezzjoni ta 'servers kritiċi għall-missjoni u Tagħmir tan-netwerk minn kwistjonijiet relatati mal-armoniċi.
● Ambjenti industrijali:Titjib tal-prestazzjoni u Affidabilità ta 'drives ta' frekwenza varjabbli (VFDs) u oħrajn mhux lineari tagħbijiet.
● Pjanti tal-Manifattura:It-titjib tal-fattur tal-qawwa u t-tnaqqis Konsum tal-enerġija.
● Żejt u gass:Iż-żamma ta 'enerġija stabbli għal sensittiva Sistemi ta 'kontroll tal-proċess.

380V Rack Mount Attivi Filtri Armoniċi jagħtu mitigazzjoni armonika robusta u kwalità ta 'enerġija affidabbli għal applikazzjonijiet eżiġenti.

380V Rack Mount Active Harmonic Filter

Parametri Tekniċi:

	Serje 220V	Serje 380V	Serje 500V		Serje 690V
Altitudni	<2000m, 'il fuq minn 2000m, derat skond GB / T3859.2
Temperatura ambjentali	-20 ～ + 50 ℃
Umdità relattiva	≤90%, l-ebda kondensazzjoni fuq il-wiċċ meta x-xahar It-temperatura minima hija 25 ℃
Livell ta 'tniġġis	Livell III hawn taħt
Vultaġġ operattiv	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
Frekwenza tax-xogħol	50Hz ± 5%
Kurrent ta 'kumpens	25a	25/50/75/100 / 150A	100A		100A
Struttura tal-grilja	L / n	3P3W / 3P4W	3P3W / 3P4W		3P3W / 3P4W
Numru ta 'unitajiet konnessi b'mod parallel	Ulimitat
B'mod ġenerali l-effiċjenza tal-magna	≥97%
Struttura tal-grilja	32kHz	16kHz	12.8khz		12.8khz
Firxa ta 'kumpens	2 ～ 50 darbiet, rata ta 'kumpens uniku hija aġġustabbli
Għażla tal-funzjonijiet	Qawwa reattiva	Qawwa reattiva, qawwa reattiva + asimetrija
Qawwa reattiva rata ta 'kumpens	≥95%	> 92%
Filtrazzjoni newtrali kapaċità		Il-kapaċità ta 'filtrazzjoni tal-linja newtrali hija 3 darbiet dik tal-fażi Kapaċità ta 'filtrazzjoni
Ħin ta 'rispons sħiħ	＜ 10ms	＜ 40ms		＜ 40ms	＜ 40ms
Ħoss	≤60db	≤60db		≤65db	≤65db
Metodu ta 'kontroll	Interface 2-way RS485 (jappoġġja GPRS / WIFI)
Protezzjoni	Tagħbija żejda, software / hardware żejjed, vultaġġ żejjed tal-grilja u undervoltage, falliment tal-qawwa, żejjed, frekwenza Protezzjoni tal-anormalità, eċċ.	Tagħbija żejda, software / hardware żejjed, vultaġġ żejjed tal-grilja u undervoltage, żbilanċ tal-vultaġġ tal-grilja, falliment tal-qawwa, żejjed, anormalità tal-frekwenza, ċirkwit qasir Protezzjoni, eċċ.
Metodu ta 'installazzjoni	Rack / immuntat fuq il-ħajt		Xtilliera
Linja li deħlin	Lura li jkun dieħel （Rack Tip）、 Upper Deħlin （Immuntat mal-Ħajt）		Lura li deħlin
Livell ta 'protezzjoni	IP20

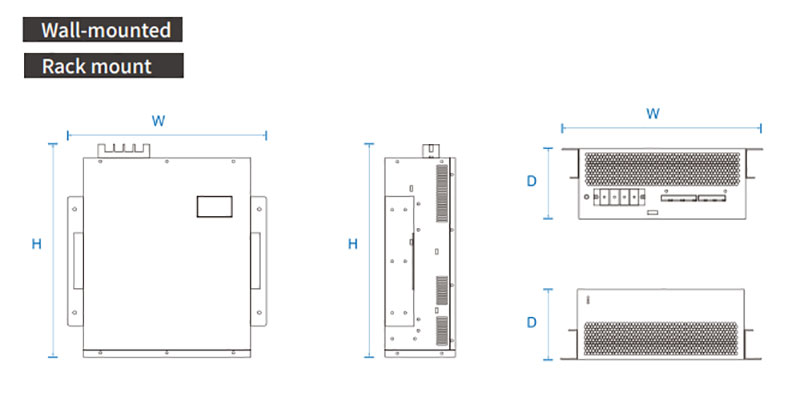

Mudell u Speċifikazzjoni:

380V Rack Mount Active Harmonic Filter

Mudelli
Numru tal-Mudell	Kurrent klassifikat (a)	Vultaġġ tas-Sistema (V)	Dimensjonijiet (D * W * H)	Metodu tat-tkessiħ
GY APF-0.22-25A / 2L-R / W.	25	220	220 * 330 * 160mm	Tkessiħ tal-arja sfurzat
GY APF-0.4-25A / 4L-R / W.	25	380 ± 20%	460 * 490 * 89mm
GY APF-0.4-50A / 4L-R / W.	50	380 ± 20%	460 * 490 * 89mm
GY APF-0.4-75A / 4L-R / W.	75	380 ± 20%	500 * 510 * 190mm
GY APF-0.4-100A / 4L-R / W.	100	380 ± 20%	500 * 550 * 240mm
GY APF-0.4-150A / 4L-R / W.	150	380 ± 20%	500 * 550 * 240mm
GY APF-0.5-100A / 4L-R / W.	100	500 ± 20%	495 * 675 * 275mm
GY APF-0.69-100A / 4L-R / W.	100	690 ± 20%	495 * 675 * 275mm
