380V filtru armoniku attiv immuntat fuq il-ħajt
Geya joffri l-filtru armoniku attiv ta '380V immuntat fuq il-ħajt, iddisinjat u mmanifatturat fil-fabbrika taċ-Ċina tagħna b'teknoloġija avvanzata. Effiċjenza għolja, faċli biex tinstalla, u affidabbli għal applikazzjonijiet varji. Ikkuntattjana issa għal aktar dettalji u biex tikseb l-aħjar ftehim!
Il-filtru armoniku attiv ta '380V immuntat fuq il-ħajt (AHF) joffri soluzzjoni robusta għall-mitigazzjoni armonika f'sistemi ta' enerġija bi tliet fażijiet (3P4W) u tliet fażijiet bi tliet fażijiet (3P3W) 380V. L-użu ta 'kontroll diġitali avvanzat DSP + CPLD u topoloġija ta' tliet livelli, din l-unità li tiffranka l-ispazju tagħti kumpens kurrenti armoniku preċiż. Il-karatteristiċi ewlenin jinkludu firxa wiesgħa ta 'filtrazzjoni armonika (2nd sa 50th armoniku), rata għolja ta' filtrazzjoni (sa 95%), u disinn modulari għal konnessjoni u manutenzjoni paralleli konvenjenti. Disponibbli f'diversi klassifikazzjonijiet kurrenti (25A sa 150A), l-AHF immuntat fuq il-ħajt 380V jiżgura kwalità ta 'enerġija stabbli u effiċjenti f'ambjenti industrijali eżiġenti.
Deskrizzjoni tal-Mudell:
| Gy | Ahf | 0.4 | 50a | / | 4L | W |
| Kodiċi tal-intrapriża | Filtru armoniku attiv | Livell ta 'vultaġġ 0.4: 380V ± 20% |
Kapaċità Rated （KVAR） 25/50/75 / 100 / 150A | 3L: bi tliet fażijiet bi tliet wajers 4L: bi tliet fażijiet b'erba 'wajers |
W: Immuntat fuq il-ħajt |
Karatteristiċi:
● Uża DSP + CPLD Il-qalba kollha tal-kontroll diġitali, teknoloġija ta 'topoloġija ta' tliet livelli, algoritmu ta 'skoperta armonika avvanzata u strateġija ta' kontroll PWM biex tinkiseb kumpens preċiż tal-kurrent armoniku.
● Adotta disinn modulari, li jiffaċilita l-konnessjoni parallela ta 'moduli multipli, jieħu ftit spazju u huwa faċli biex jinżamm.
● Id-disinn strutturali ta 'kanali tal-arja indipendenti u mħażen indipendenti jiżgura t-tħaddim stabbli tat-tagħmir.
● Jista 'jiffiltra l-armoniċi f'firxa wiesgħa ta' armoniċi, minn 2 sa 50 armoniċi, u jsolvi l-problema ta 'żbilanċ bi tliet fażijiet fl-istess ħin.
● Ir-rata ta 'filtrazzjoni armonika hija għolja. Jekk il-kapaċità tippermetti, ir-rata ta 'filtrazzjoni tal-kurrent armoniku tista' tkun għolja daqs 95%. Issettja l-output li tillimita l-kurrent 100% biex tiżgura tħaddim stabbli fit-tul tat-tagħmir.
Applikazzjonijiet:
380V Filtri armoniċi attivi immuntati fuq il-ħajt huma essenzjali għaż-żamma tal-kwalità tal-enerġija f'firxa ta 'applikazzjonijiet industrijali:
● Awtomazzjoni Industrijali:Tipproteġi tagħmir ta 'awtomazzjoni sensittiv u tiżgura tħaddim affidabbli ta' drives ta 'frekwenza varjabbli (VFDs), robotika, u tagħbijiet kritiċi oħra.
● Pjanti tal-Manifattura:It-titjib tal-kwalità tal-enerġija u t-tnaqqis tal-ispejjeż tal-enerġija billi timminimizza d-distorsjoni armonika.
● Ċentri tad-dejta:Provvista ta 'enerġija nadifa għal infrastruttura tal-IT kritika u l-prevenzjoni ta' telf ta 'data minħabba varjazzjonijiet ta' enerġija.
● Industrija taż-Żejt u tal-Gass:L-iżgurar tat-tħaddim affidabbli ta 'pompi, kompressuri, u tagħmir essenzjali ieħor f'ambjenti ħarxa.
● Sistemi ta 'enerġija rinnovabbli:L-integrazzjoni ta 'sorsi ta' enerġija rinnovabbli fil-grilja filwaqt li żżomm il-kwalità u l-istabbiltà tal-enerġija.
380V Filtri armoniċi attivi immuntati fuq il-ħajt jipprovdu soluzzjoni affidabbli u effettiva għall-ottimizzazzjoni tal-kwalità tal-enerġija f'applikazzjonijiet bi tliet fażijiet 380V.
Parametri Tekniċi:
| Serje 220V | Serje 380V | Serje 500V | Serje 690V | ||
| Altitudni | <2000m, 'il fuq minn 2000m, derat skond GB / T3859.2 | ||||
| Temperatura ambjentali | -20 ～ + 50 ℃ | ||||
| Umdità relattiva | ≤90%, l-ebda kondensazzjoni fuq il-wiċċ meta t-temperatura minima ta 'kull xahar hija 25 ℃ | ||||
| Livell ta 'tniġġis | Livell III hawn taħt | ||||
| Vultaġġ operattiv | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Frekwenza tax-xogħol | 50Hz ± 5% | ||||
| Kurrent ta 'kumpens | 25a | 25/50/75/100 / 150A | 100A | 100A | |
| Struttura tal-grilja | L / n | 3P3W / 3P4W | 3P3W / 3P4W | 3P3W / 3P4W | |
| Numru ta 'unitajiet konnessi b'mod parallel | Ulimitat | ||||
| B'mod ġenerali l-effiċjenza tal-magna | ≥97% | ||||
| Struttura tal-grilja | 32kHz | 16kHz | 12.8khz | 12.8khz | |
| Firxa ta 'kumpens | 2 ～ 50 darbiet, rata ta 'kumpens uniku hija aġġustabbli | ||||
| Għażla tal-funzjonijiet | Qawwa reattiva | Qawwa reattiva, qawwa reattiva + asimetrija | |||
| Rata ta 'kumpens tal-qawwa reattiva | ≥95% | > 92% | |||
| Kapaċità ta 'filtrazzjoni newtrali | Il-kapaċità ta 'filtrazzjoni tal-linja newtrali hija 3 darbiet dik tal-kapaċità tal-filtrazzjoni tal-fażi | ||||
| Ħin ta 'rispons sħiħ | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Ħoss | ≤60db | ≤60db | ≤65db | ≤65db | |
| Metodu ta 'kontroll | Interface 2-way RS485 (jappoġġja GPRS / WIFI) | ||||
| Protezzjoni | Tagħbija żejda, software / hardware żejjed, vultaġġ żejjed tal-grilja u sottovalutazzjoni, falliment tal-qawwa, żejjed, protezzjoni tal-anormalità tal-frekwenza, eċċ. | Tagħbija żejda, software / hardware żejjed, vultaġġ żejjed tal-grilja u undervoltage, żbilanċ ta 'vultaġġ tal-grilja, falliment tal-enerġija, żejjed, anormalità tal-frekwenza, protezzjoni ta' ċirkwit qasir, eċċ. | |||
| Metodu ta 'installazzjoni | Rack / immuntat fuq il-ħajt | Xtilliera | |||
| Linja li deħlin | Lura li jkun dieħel （Rack Tip） 、 Upper Deħlin （Immuntat mal-Ħajt） | Lura li deħlin | |||
| Livell ta 'protezzjoni | IP20 | ||||
Mudell u Speċifikazzjoni:
| Mudelli | ||||
|---|---|---|---|---|

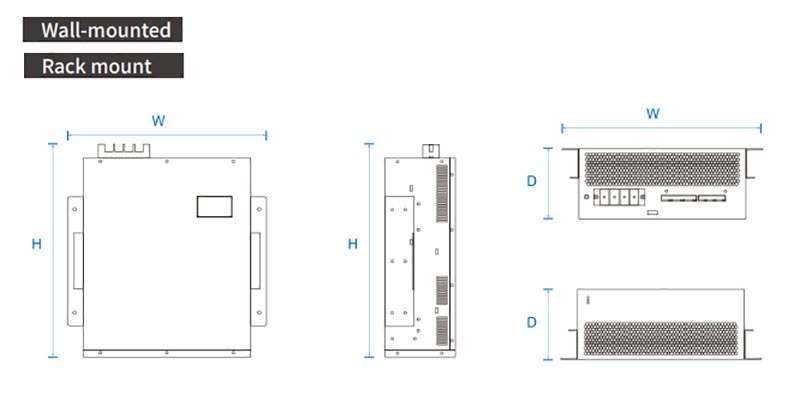

| Numru tal-Mudell | Kurrent klassifikat (a) | Vultaġġ tas-Sistema (V) | Dimensjonijiet (D * W * H) | Metodu tat-tkessiħ |
| GY APF-0.22-25A / 2L-R / W. | 25 | 220 | 220 * 330 * 160mm | Tkessiħ tal-arja sfurzat |
| GY APF-0.4-25A / 4L-R / W. | 25 | 380 ± 20% | 460 * 490 * 89mm | |
| GY APF-0.4-50A / 4L-R / W. | 50 | 380 ± 20% | 460 * 490 * 89mm | |
| GY APF-0.4-75A / 4L-R / W. | 75 | 380 ± 20% | 500 * 510 * 190mm | |
| GY APF-0.4-100A / 4L-R / W. | 100 | 380 ± 20% | 500 * 550 * 240mm | |
| GY APF-0.4-150A / 4L-R / W. | 150 | 380 ± 20% | 500 * 550 * 240mm | |
| GY APF-0.5-100A / 4L-R / W. | 100 | 500 ± 20% | 495 * 675 * 275mm | |
| GY APF-0.69-100A / 4L-R / W. | 100 | 690 ± 20% | 495 * 675 * 275mm | |
