Ġeneratur tal-VAR statiku immuntat fuq il-ħajt 220V

Ġeneratur VAR statiku immuntat fuq il-ħajt ta 'kwalità għolja għal sistemi ta' fażi waħda. Kumpens tal-qawwa reattiva dinamika, <10ms rispons, kontroll DSP + CPLD. Ittejjeb il-kwalità tal-enerġija f'applikazzjonijiet ta 'enerġija residenzjali, ta' negozji żgħar u rinnovabbli. Disinn kompatt, immuntat fuq il-ħajt.

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Il-Ġeneratur tal-VAR statiku immuntat fuq il-ħajt 220V (SVG) joffri kumpens ta 'enerġija reattiva dinamika għal sistemi elettriċi ta' 220V b'fażi waħda. Bl-użu ta 'kontroll diġitali DSP + CPLD u topoloġija ta' tliet livelli, dan l-SVG jipprovdi kumpens preċiż u reattiv, b'ħin ta 'rispons sħiħ taħt 10ms. Id-disinn immuntat fuq il-ħajt jiffranka l-ispazju u jissimplifika l-installazzjoni. Dan l-SVG jindirizza b'mod effettiv il-varjazzjonijiet tal-qawwa reattiva induttiva u kapaċitattiva, it-titjib tal-kwalità tal-enerġija u l-istabbiltà tas-sistema. Disponibbli f'kapaċità ta '5kvar, il-ġeneratur VAR statiku immuntat fuq il-ħajt 220V huwa soluzzjoni kompatta u effiċjenti għal applikazzjonijiet b'fażi waħda.

Deskrizzjoni tal-Mudell:

Gy	Svg	0.22	5k	/	4L	W
Kodiċi tal-intrapriża	Ġeneratur tal-var statiku	Livell ta 'vultaġġ 0.22: 220V	Kapaċità nominali (KVAR) 5/8/19/27/41 / 55kvar		2L: fażi waħda 3L: bi tliet fażijiet bi tliet wajers 4L: bi tliet fażijiet b'erba 'wajers	W: Immuntat fuq il-ħajt

Karatteristiċi:

● Uża DSP + CPLD Il-qalba kollha tal-kontroll diġitali, teknoloġija ta 'topoloġija ta' tliet livelli, algoritmu avvanzat ta 'skoperta ta' enerġija reattiva u strateġija ta 'kontroll PWM biex tinkiseb kumpens dinamiku u preċiż tal-qawwa reattiva.
● Adotta disinn modulari, li jiffaċilita l-konnessjoni parallela ta 'moduli multipli, jieħu spazju żgħir u huwa faċli biex jinżamm.
● Id-disinn strutturali ta 'kanali tal-arja indipendenti u mħażen indipendenti jiżgura t-tħaddim stabbli tat-tagħmir.
● Wettaq kumpens dinamiku ta 'firxa sħiħa għal qawwa reattiva induttiva u qawwa reattiva kapaċitativa, u ssolvi l-problema ta' żbilanċ bi tliet fażijiet fl-istess ħin.
● Il-veloċità tad-dinamika tar-rispons għat-tagħbija hija fil-livell millisekonda, li tista 'tikseb kumpens dinamiku u preċiż għall-qawwa reattiva tat-tagħbijiet tal-impatt.

Applikazzjonijiet:

Ġeneraturi ta 'var statiċi immuntati fuq il-ħajt 220V huma adattati għat-titjib tal-kwalità tal-enerġija f'diversi applikazzjonijiet ta' fażi waħda:

● Distribuzzjoni tal-enerġija residenzjali:It-titjib tal-fattur tal-enerġija u l-istabbiltà tal-vultaġġ fid-djar u l-appartamenti.
● Negozji Żgħar:Titjib tal-kwalità tal-enerġija u tnaqqas l-ispejjeż tal-enerġija f'negozji li jaħdmu b'fażi waħda.
● Tagħbijiet ta 'mutur b'fażi waħda:Tikkumpensa għal varjazzjonijiet ta 'enerġija reattiva minn muturi b'fażi waħda, u ttejjeb l-effiċjenza tal-mutur.
● Sistemi ta 'enerġija rinnovabbli (fażi waħda):Appoġġ għall-istabbiltà tal-grilja u l-kwalità tal-enerġija f'sistemi ta 'fażi waħda b'sorsi mqassma ta' enerġija rinnovabbli.

Ġeneraturi ta 'VAR statiċi immuntati fuq il-ħajt 220V jipprovdu soluzzjoni prattika u effettiva għall-ottimizzazzjoni tal-kwalità u l-effiċjenza f'fażi waħda ta' 220V sistemi elettriċi.

220V Wall-mounted Static Var Generator

Parametri Tekniċi:

	Serje 220V	Serje 380V		Serje 500V		Serje 690V
Altitudni	<2000m, 'il fuq minn 2000m, derat skond GB / T3859.2
Temperatura ambjentali	-20 ～ + 50 ℃
Umdità relattiva	≤90%, l-ebda kondensazzjoni fuq il-wiċċ meta t-temperatura minima ta 'kull xahar hija 25 ℃
Livell ta 'tniġġis	Livell III hawn taħt
Vultaġġ operattiv	AC220V ± 20%	AC380V ± 20%		AC500V ± 20%		AC690V ± 20%
Frekwenza tax-xogħol	50Hz ± 5%
Kapaċità ta 'kumpens klassifikata	5kvar	15/35 / 50/75 / 100KVAR		90kvar		120kvar
Struttura tal-grilja	L / n	3P3W / 3P4W
Numru ta 'unitajiet konnessi b'mod parallel	Ulimitat
B'mod ġenerali l-effiċjenza tal-magna	≥97%
Frekwenza ta 'barra	32kHz	16kHz		12.8khz		12.8khz
Għażla tal-funzjonijiet	Qawwa reattiva	PO Reactive 、 Reactive Po Wer + Żbilanċ
Rata ta 'kumpens tal-qawwa reattiva	≥99%	> 95%
Ħin ta 'rispons sħiħ	<10ms
Ħoss	≤60db	≤60db		≤65db		≤65db
Metodu ta 'kontroll	Interface 2-way RS485 (jappoġġja GPRS / WIFI)
Protezzjoni	Tagħbija żejda, software / hardware żejjed, vultaġġ żejjed tal-grilja u sottovalutazzjoni, falliment tal-qawwa, żejjed, protezzjoni tal-anormalità tal-frekwenza, eċċ.		Tagħbija żejda, software / hardware żejjed, vultaġġ żejjed tal-grilja u undervoltage, żbilanċ ta 'vultaġġ tal-grilja, falliment tal-qawwa, żejjed, anormalità tal-frekwenza, protezzjoni taċ-ċirkwiti tal-isparaturi, eċċ.
Metodu ta 'installazzjoni	Rack / immuntat fuq il-ħajt				Xtilliera
Linja li deħlin	Lura li jkun dieħel （Rack Tip）、 Upper Deħlin （Immuntat mal-Ħajt）				Lura li deħlin
Livell ta 'protezzjoni	IP20

Mudell u Speċifikazzjoni:

220V Wall-mounted Static Var Generator

Mudelli

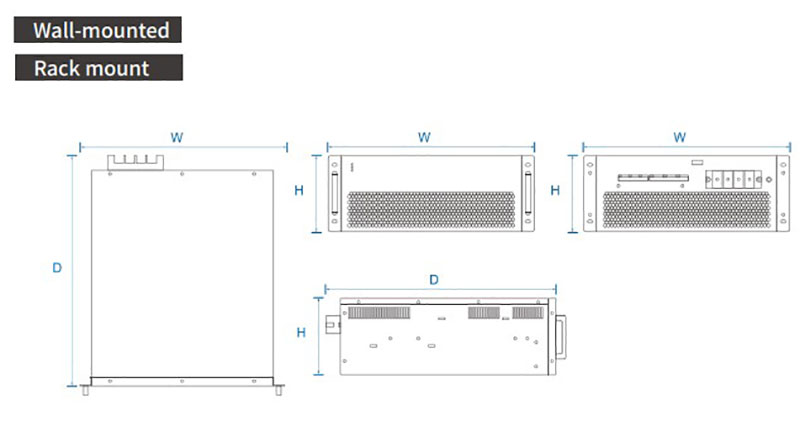

Numru tal-Mudell	Kapaċità ta 'Kumpens (KVAR)	Vultaġġ tas-Sistema (V)	Dimensjonijiet (D * W * H)	Metodu tat-tkessiħ
GY SVG-0.22-5K / 2L-R / W.	5	220	220 * 330 * 160mm	Tkessiħ tal-arja sfurzat
GY SVG-0.4-15K / 4L-R / W.	15	380 ± 20%	460 * 490 * 89mm
GY SVG-0.4-35K / 4L-R / W.	35	380 ± 20%	460 * 490 * 89mm
GY SVG-0.4-50K / 4L-R / W.	50	380 ± 20%	500 * 510 * 190mm
GY SVG-0.4-75K / 4L-R / W.	75	380 ± 20%	500 * 550 * 240mm
GY SVG-0.4-100K / 4L-R / W.	100	380 ± 20%	500 * 550 * 240mm
GY SVG-0.5-90K / 4L-R / W.	90	500 ± 20%	495 * 675 * 275mm
GY SVG-0.69-120K / 4L-R / W.	120	690 ± 20%	495 * 675 * 275mm
